    点光源、穿孔字LED驱动IC芯片SM16823E，输出电流 60~350mA

    作者：zmkdz    发布时间：2024-06-24 10:24:51    浏览量：

    点光源、穿孔字LED驱动IC芯片，如SM16823E，是一款专为LED照明、LED显示屏和装饰等应用设计的驱动芯片。以下是关于SM16823E驱动IC芯片的一些主要特性和参数：


    1. 主要特性：
      • 单线串联的三通道LED恒流驱动：通过单线即可驱动三个LED通道，实现LED的串联连接和驱动。
      • 单极性归零码数据协议：采用特定的数据协议与控制器通信，实现LED亮度和颜色的控制。
      • 数据再生�？�：在接受完本芯片的数据后，自动将级联输出的数据整形转发，确保数据串联传输过程中不衰减。
      • 输出电流可调：通过外接的REXT电阻设置输出电流值，范围为60~350mA。
      • 电流增益设置：控制器协议数据可以设置OUT R/G/B端口电流增益，共16个电流增益等级。
      • 65536级灰阶（GAMMA校正）：提供细腻的亮度和颜色控制，使显示效果更趋于细腻平滑。

      • 高刷新率：刷新率高达4KHz，有助于减少或消除拍摄时可能出现的暗条纹问题。

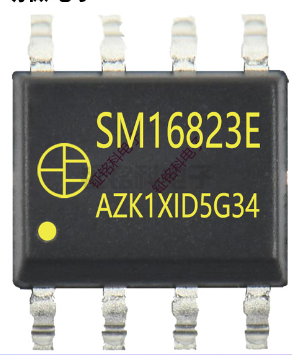

      • SM16823E 典型应用方案图.jpg

    2. 技术参数：
      • 封装形式：（未明确提及，但通常是标准封装，如SOP等）
      • 输入电压范围：（具体范围未提及，但根据LED驱动IC的一般特性，需适配合适的电压）
      • 输出电流范围：60~350mA（通过外接REXT电阻设置）
      • 电流增益等级：16个等级
      • 灰阶控制：65536级（提供细腻的色彩和亮度控制）
      • 刷新率：4KHz（高刷新率确保显示流畅）
    3. 应用场景：
      • 适用于点光源、穿孔字LED广告牌、LED显示屏等需要高亮度、细腻显示效果的场景。
      • 可与SM17500P等配合，应用于并-串结合的LED控制系统。
    4. 注意事项：
      • 在设计和使用时，需确保电源和地线布局合理，以减少噪声和干扰。
      • 考虑散热设计，确保芯片在长时间运行时不会过热。
      • 遵循数据通信的规范，确保数据的准确传输。
      • 注意电流和电压的限制，避免损坏芯片或LED。
