游艇会科恒流调光icSM2082ED投光灯最新应用方案替换CYT3000AB
高压线性恒流ic SM2082ED可以精准的控制电流输出值在5mA~60mA之间不变。光效能高，
照明度高。
芯片间输出电流偏差小于±4%
输入 AC 电压：120V / 220V
支持可控硅调光应用电路
高压线性恒流IC，SM2082ED 是单通道 LED 恒流驱动控制芯片，SM2082ED使用了游艇会科
电子拥有生产专利的恒流控制技术，高压线性恒流ICSM2082ED 输出电流由外接 Rext 电
阻设置为5mA~60mA，且SM2082ED输出电流不随芯片 OUT 端口电压而变化，恒流性能比较
好。并且高压线性恒流IC SM2082ED系统构造比较简单，设计方案简单，SM2082ED高压线
性方案成本低。

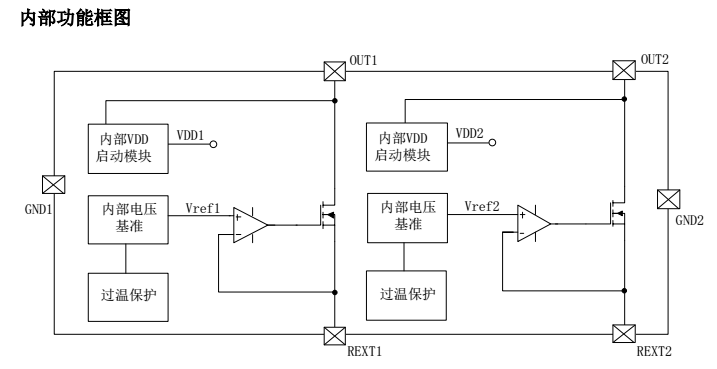

高压线性恒流IC SM2082ED最大的特色功能就是具有过热保护功能
单颗SM2082ED芯片可做 12W 系统方案
封装形式：ESOP8
注：表贴产品焊接最高峰值温度不能超过 260℃，温度曲线依据 J-STD-020 标准、参考
工厂实际和锡膏商建议由工厂自行设定。

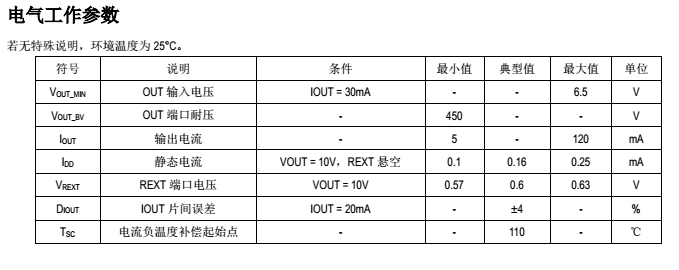

若无特殊说明，环境温度为 25°C。

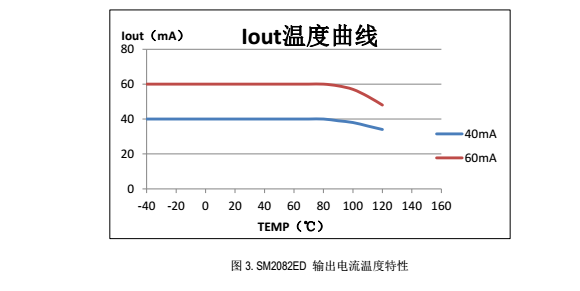

高压线性恒流ic SM2082ED其中 Vin 是系统输入电源电压，VLED 是单个 LED 工作电压
降，ILED 是 LED 导通电流。可看出系统串联的 LED
数量 n 越大，系统工作效率越高。
系统设计过程中，需根据应用环境调整 SM2082ED 的 OUT 端口工作电压，优化 η 值。
高压线性恒流ic SM2082ED恒流曲线可看出常温下 OUT 端口最低电压 VOUT_MIN：IOUT
= 20mA，VOUT_MIN = 4.1V； IOUT = 30mA，VOUT_MIN = 4.6V；IOUT = 40mA，
VOUT_MIN = 5.0V；
根据 LED 灯的并接组数和 LED 灯工作电流选择并联芯片数量，图中 Rext1~RextN 的电
阻值可设置相同或者不同。
在高压线性IC SM2082ED芯片并联应用中，Rext 电阻取值不同时，整个系统的恒流开启电
压为并联 SM2082ED 中的最大开启电压。
高压线性恒流IC SM2082ED的应用领域：
T5/T8 系列 LED 日光灯管
LED 路灯照明应用
LED 球泡灯，LED 吸顶灯
SM2082ED这款高压线性恒流IC，应用领域还是挺广泛的。
单颗芯片应用说明

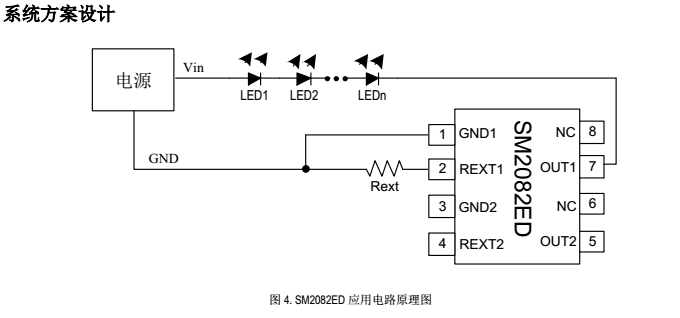

图 5 是 SM2082ED 交流电源应用方案电路图，LED 灯管中的 LED 灯可用串联、并联或者
串、并结合连接方式； C1 是高压瓷片电容，用于降低 Vin 电压值；C2 是电解电容，用
于降低 Vin 电压纹波；Rext 电阻用于设置
有需要联系订购想要更详细了解高压线性恒流IC， SM2082ed的信息的，请联系游艇会科电
子4000336518，或者联系13802567304林先生。
根据 LED 灯的并接组数和 LED 灯工作电流选择并联芯片数量，图中 Rext1~RextN 的电
阻值可设置相同或者不同。
在芯片并联应用中，Rext 电阻取值不同时，整个系统的恒流开启电压为并联 SM2082ED
中的最大开启电压
瓷片电容 C1 的容值由 AC 源电压和 LED 灯管中串接的 LED 数量 n 决定，一般可取
0uF ~ 4.7uF。当 LED 灯数量串联的足够多时不需要使用 C1 电容。
电解电容 C2 值越大，电压 Vin 纹波越小，SM2082ED OUT 端口电压纹波越小。C2 值根
据 LED 灯管总工作电流而定：电流越大，C2 容值越大，一般取值
4.7uF/400V~22uF/400V
高压线性恒流ic SM2082ED可根据不同应用环境接在系统 GND 端口、LED 灯中间或者
LED 灯之前。
1． LED 灯串电压建议控制在 250V 到 270V 之间，系统工作最优化。
2． 通过改变 R1，R2 电阻值，调整输出工作电流值。
3． R3 为系统放电电阻，建议 510K 到 1M 之间。
4． C2 电容为抗干扰器件，建议使用。

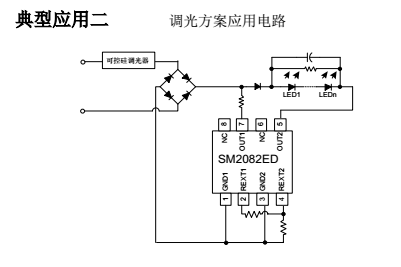

高压线性恒流ic SM2082ED可控硅调光方案
LED 灯串电压建议控制在 110V 到 120V 之间，系统工作最优化。
2． 通过改变 R1 电阻值，调整输出工作电流值，改变 R2 电阻值，调整泄放电流值。
3． R3 为功率电阻，用于降低 U2 SM2082ED 的功耗，R3 功耗控制在 1W 内。
4． R4 为系统放电电阻，建议 300K 到 510K 之间。
