LED电源管理芯片SM7015 是采用电流模式 PWM 控制方式的功率开关芯片，集成
高压启动电路和高压功率管，为低成本开关电源系统提供高性价比的解决方案。

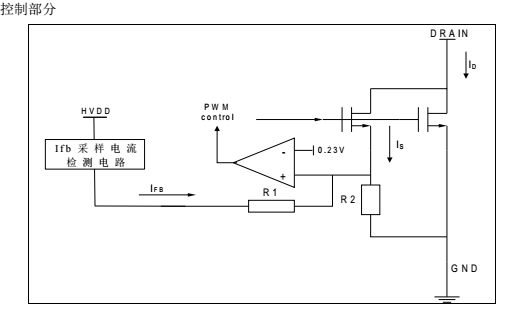

从上式可以看出，IFB 电流大，ID 的电流就�。籌FB 电流�。琁D 的电流就大。
当 IFB 的电流大于(0.23V / R2)
时，芯片会关闭 PWM，同时芯片会自动进入突发模式。

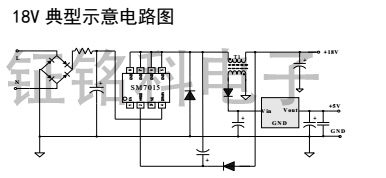

LED电源管理芯片SM7015应用于 BUCK 系统方案，支持 12V/18V 输出电压，很方
便的应用于小家电产品领域。并提供了过温、过流、过压、欠压等完善的保护功
能，保证了系统的可靠性。

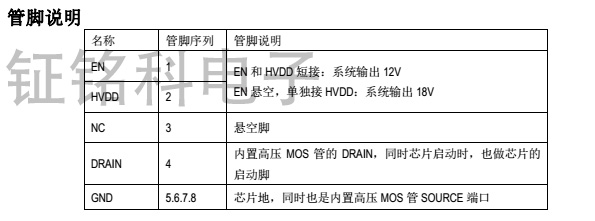

拓扑结构支持：低成本 BUCK、BUCK-BOOST 等方案
采用 730V 单芯片集成工艺
85Vac~265Vac 宽电压输入
待机功耗小于 120mW@220Vac
集成高压启动电路
内置抖频技术，提升 EMC 性能
电流模式 PWM 控制方式
内置过温、过流、过压、欠压等保护功能
内置软启动
内置智能软驱动技术（ 提高
EMC 性能）
封装形式：SOP8
集成高压功率开关
60KHz 固定开关频率
LED电源管理芯片SM7015能够提供拓扑结构支持：低成本 BUCK、 启动电路和高
压功率管，LED电源芯片SM7015为低成本开关电源系统提供高性价比的解决方案
。
LED电源芯片SM7015应用于 BUCK 系统方案，支持 12V/18V 输出电压，很方便
的应用于小家电产品领域。并提供了过温、过流、过压、欠压等完善的保护功能
，保证了系统的可靠性。
当开关电源启动后，C2 电容上的电压会通过芯片内部的高压启动 MOS 管向芯片
HVDD 电容 C3 充电，当
C4 电容电压达到 11.5V，内部高压启动 MOS 管关闭，同时 PWM 开启，系统开
始工作。
当 C4 电容电压下降到 9V 以下，关闭 PWM 信号，同时芯片将会产生复位信号
，使系统重新启动。这就是LED电源芯片SM7015的欠压保护。
电源管理芯片SM7015主要应用领域:电磁炉、电饭煲、电压力锅等小家电产品电
源
